产品详情

切管机

机床概述

本机床适用于各种管料、棒料、特别适合轴承套圈、汽车配件、制冷配件类零件的大批量切割加工。其主要特点有:

1、
机床采用PLC控制,通过人机界面就可以调整加工工艺参数,方便操作。

2、

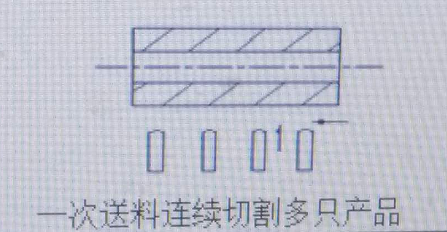

机床采用伺服定位及切料,一次送料多次切割,高精度,高效率的特点。伺服定位(钢管不动,拖板动),从而弥补了以往机床对锈料、油料、弯料送料不足和送料后反弹的弊端,杜绝废品的出现。

3、
机床纵横向拖板都使用双伺服系统控制,具有响应速度快,进给稳定的特点,管件直的条件下确保精度到±0.05mm

4、
机床采用十字交叉导轨具有刚性好、摩擦力小、使用寿命长、精度高、维修方便的特点。

5、
机床具有断刀、无料、余料不足报警功能,计数停顿功能。提高生产效率,方便操作,可实现一人多机管理。

6、
机床割刀具有快进、快退的特点,从而提高了工作效率。对壁厚较厚产品可以实现断铁屑功能。减少铁屑缠绕保护刀具,提高使用寿命。

7、
对刀具采用吹气冷却方式,且仅在进刀时吹气,即冷却了刀头,又节省了用气量。



新昌县三六精密机械有限公司

切管机主要技术参数









型号SL-GZ40SL-GZ60SL-GZ80SL-GZ100SL-GZ120SL-GZ140SL-GZ160
加工范围15mm-40mm30mm-62mm50mm-80mm70mm-100mm80mm-120mm110mm-140mm120mm-160mm
**加工长度80mm






移动量轴向90mm90mm90mm90mm90mm90mm90mm

径向50mm50mm50mm50mm50mm50mm50mm
主轴最高转速(r/分钟)1440/min1440/min960/min960/min720/min720/min720/min

通孔直径42.562.580.5102123141161
进给系统轴向速度(mm/s)150150150150150150150

径向速度(mm/s)150150150150150150150
排屑系统
自动侧排屑





进料系统
液压自动后进料





主电机功率4KW-4G4KW-4G4KW-6G5.5KW-6G5.5KW-8G5.5KW-8G7.5KW-8G
液压压力2.5mpa-3.5mpa






机床外形尺寸1880x1600x6801880x1600x6801980x1600x7801980x1600x7801980x1600x8802380x1600x9802580x1600x1080
机床重量约900KG约1000KG约1100KG约1200KG约1500KG约1800KG约2000KG
加工节拍(个/分钟)以6201为例。32.4x3.8x10主轴转速1100转/min。进刀速度140m/min.30-35只/分钟以6205为例。52.5x5x15主轴转速780转/min。进刀速度135m/min.20-26只/分钟以6207为例。72.5x7x17主轴转速580转/min。进刀速度130m/min.14-18只/分钟以6210为例。90.6x7.5x20主轴转速450转/min。进刀速度125m/min.6-10只/分钟以6212为例。110.8x9.5x22主轴转速300转/min。进刀速度110m/min.5-8只/分钟以6215为例。130.8x10.5x25主轴转速250转/min。进刀速度110m/min.4-6只/分钟以6217为例。150x12.2x28主轴转速250转/min。进刀速度110m/min.2-3只/分钟
加工示例






备注可加倒角功能
